Frístandandi brúarkrani

Frístandandi brúarkrani

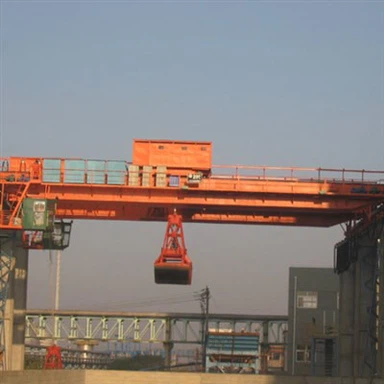

Uppbygging frístandandi brúarkrana er aðallega samsett af aðalbelti, geisla, kerruhlaupabúnaði, kerru og kerruhlaupabúnaði. Þetta er léttur og þungur krani sem gengur á teinum. Vinnukerfið hentar fyrir A3-A7 og vinnuumhverfishitastigið er -25 gráður. Innan bilsins -40 gráður er lyftigetan 2t-550t, og það er hentugur fyrir 7.5-33,5 metra spann. Stjórnunarform rafbúnaðar eru þráðlaus, þráðlaus jarðstýring og stjórnherbergisstýring.



Þessi vél er samsett úr fimm hlutum: brúargrind af kassagerð, kerruhlaupabúnaði, kerru, gripfötu og rafbúnaði. Öll tæki eru notuð í stjórnklefanum.



Þessi vara er almennur krani, sem er aðallega notaður í almennri vélaframleiðslu, kolanámuefnaiðnaði og öðrum stöðum til að flytja og hlaða og afferma efni.



Það er hentugur fyrir vöruhús og verkstæði málmvinnslu, sement, efnaiðnaðar og annarra fyrirtækja til að meðhöndla málmgrýti, kalkstein, steinduft, kók, kolsand og aðrar lausar agnir innandyra eða undir berum himni og á milli fastra spanna.



Frístandandi brúarkraninn er ekki auðvelt að vinna í eldfimum, sprengifimum miðlum eða stöðum með miklum raka og ætandi lofttegundum. Það er heldur ekki hentugur til að lyfta bráðnum málmi, eitruðum og eldfimum efnum.



Pick-up tækið er fjögurra reipa grípa skófa með tveimur tunnur, sem er einföld í uppbyggingu og áreiðanleg í notkun. Hægt er að opna og loka gripnum í hvaða hæð sem er og nota skal tennt grip þegar grípa er í efnisagnir sem eru stærri en 200 mm.



Grípafötur henta betur fyrir magnefni í náttúrulegu uppsöfnunarástandi. Þegar grípað er neðansjávarefni eða sérefni þarf að tilgreina það við pöntun. Þegar notað er undir berum himni þarf vatnsheldan búnað.



Lyftiþyngd (t)		5/5			10/10		16/16
Spönn(m) Sérsniðin		10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5
Hámark Lyftihæð (m)		20/22			22		22
Lyftingarhraði (m/mín)		40.1/15.6			40/10.4		41.8/13
Ferðahraði krabba (m/mín.)		44.6			45.6		43.2
Ferðahraði vagns (m/mín.)		93.7		86.4	76	89	75.3
Grípa (sérsniðin)	Fyrirmynd	113	109	110	105	106	101	102
	Gerð	Ljós	Miðlungs		Þungt		Ofurþungt
	Rúmmál (m3)	2.5	1.5		1		0.75
	Þéttleiki (t/m3)	Minna en eða jafnt og 1	＞1-1.7		＞1.7-2.5		＞2.5-3.3
	Eigin þyngd (kg)	2633	2549	2615	2506	2568	2479	2546
	Aðalstærð (mm) Ba	1634	1444		1238		1160
	Aðalstærð(mm) Bb	2425	2175		2025		1875
	Aðalstærð (mm) Bc	3120	2740	2900	2530	2690	2340	2500
	Aðalstærð(mm) Hp	3315	2935	3015	2835	2915	2735	2815
	Aðalstærð(mm) Hb	-3615	-3385	-3605	-3255	-3475	-3125	-3345
Vinnuflokkur		A5-A8
Rafstraumur		Þriggja fasa AC 380V 50Hz



Crane Multi-Flap Grip



Í upphafi vinnu er gripurinn hífður með stuðningsvírareipi í rétta stöðu og síðan er opnunar- og lokunarvírstrengurinn lækkaður. Á þessum tíma þvingar sjálfsþyngd neðri bjálkans til að opna fötuna með miðju á aðalás neðri bjálkans. Þegar árekstursblokkirnar rekast á er fötan opnuð að hámarksmörkum.



Þegar skóflan er opnuð eykst miðfjarlægðin milli efri bjálkahjólsins og neðri bjálkahjólsins, og þá er stuðningsvírreipinu sleppt og opnuðu griparfötunni er sleppt á lausu uppsöfnunina sem á að grípa, og síðan opið. og lokunarvír reipi er sár, og efri geisla trissan er Miðfjarlægð frá neðri geisla trissunni fer aftur í upprunalega stöðu, þannig að ljúka efni grípa ferli.


Búið er að fylla lokaða fötuna af efni og loks er opnunar- og lokunarvírreipinu lyft upp og öll gripsfötan er einnig hífð og færð á tilskilinn affermingarstað með akstri og gripið er losað með því að opna fötuna.





Frístandandi brúarkrani Lekaheldur grip



Lekavörnin er áhrifaríkt tæki til að hlaða og losa repjufræ, sojabaunir, súrál, fosfatbergduft, títanmálmgrýtisduft, efnaáburð og aðrar litlar agnir með mikla vökva undir krananum. Það er sérstakt form af gripi með tvöföldum lopa.


Meginreglan um lekaþéttan grip: tvö fötublöð, ein stór og ein lítil, hvort um sig suðu stálplötur á innanverðu lóðréttu brún stóra fötublaðsins og utan á litlu fötublaðinu. Eftir að gripnum hefur verið lokað, skal skurðbrún litla fötublaðsins settu það inn í stóru fötuflipann þannig að skurðbrúnir stóru og litlu fötuflapanna skarast og stálplöturnar á skurðbrúnarplötunni krossast og skarist, og efni sem safnast fyrir á neðri skurðbrún stóru fötuflipans lokar neðri skurðbrúninni og lóðréttu skurðbrúnunum Efnin sem safnast á stálplöturnar sem skarast mun innsigla lóðrétta skurðbrúnina og efnið mun loka fyrir efnið með því að nota losunarhorn efnisins til að koma í veg fyrir leka.





Tilkynning:


Vagninn er vélbúnaðurinn til að lyfta hlutum með krananum og er hann aðallega samsettur af kerrugrind, hlaupabúnaði og lyftibúnaði.


Vinnsla á kerrugrindin er lykillinn að framleiðslu vagnsins. Gæði þess hafa bein áhrif á akstursframmistöðu vagnsins og nákvæmni uppsetningar lyftibúnaðarins. Tengiflaturinn á milli endageisla vagnsins og aðalgeislans er unnin með samsettri vélrænni mölun og aðlögunarplatan á hyrndum legukassa vagnsins er hefluð Aðlögun, yfirborð hvers legusætis er unnið með mölun, vagninn er settur saman og suðu fer fram á pallinum með innréttingum til að tryggja rúmfræðilegar stærðir og stjórna aflögun suðu
